Le Petrel 13 c'est un planeur qui m'a toujours attiré d'ailleurs je le considère comme le plus beau que ce soit par son aspect avec ses ailes mouettes et ses saumons très effilés;ou la prestance de ses vols majestueux et très lents





c'est un planeur anglais  dont le premier vol du prototype fut effectué en 1938
le grandeur en vol
les caractéristiques:

envergure:17,34m

longueur:7,25m

surface alaire:16,72m²

charge alaire:17,5klg/m²

profile:Gôttingen 535

poids a vide:199,5klg









Après des recherches sur le net j'ai trouvé un triptyque du planeur avec les couples du fuselage qui allaient étre vraiment une aide pour dessiner le plan







Comme on peut le voir sur le triptyque il y a 2 versions pour le stab de profondeur :

un stab pendulaire et un stab avec volet mobile


j'ai opté pour le volet pendulaire simplement pour une raison d'esthétique,je trouve la forme du volet pendulaire plus jolie, car je cherche a construire un beau planeur sans rechercher aucune performance mais simplement un planeur avec lequel je pourrais réaliser des vols agréables.















il ne me restait plus qu'a décider a qu'elle échelle réaliser mon planeur,pas trop petit mais pas trop grand afin qu'il soit facilement transportable;



j'ai opté pour une échelle de 1/4,5 ce qui donne comme dimensions:

une envergure de: 3,85m

      longueur:1,745m

quand au profile de l'aile j'ai choisis le wortmann  fx 60137 E17 pour l'emplanture afin de respecter la forme du profil grandeur

évoluant en wortmann FX 60126 au saumon

    la corde emplanture:385

                 saumon :71.5

    le diédre des ailes est de 3°

    le profil de l'empennage est le: naca 009




maintenant  y a plus qu'a me mettre au boulot dessiner le plan

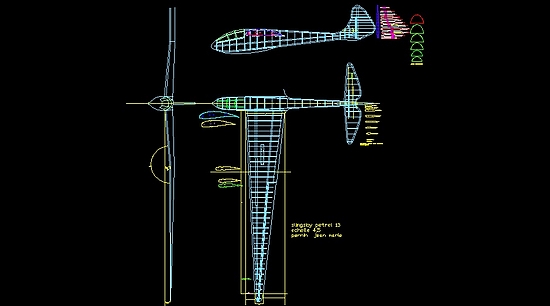

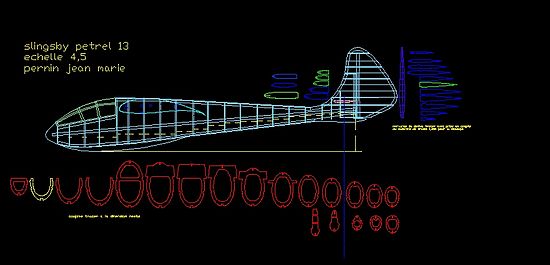

Voila un aperçu du plan qui se compose de deux planches





 Dans le menu suivant  la construction du Petrel

    en photos
